Fertygator do szklarni: dobór, kalibracja i odbiór

Fertygator nie tworzy programu nawożenia. Ma powtarzalnie wprowadzić przygotowany roztwór do wody w warunkach, dla których został dobrany. Jeżeli przepływ zmienia się przy otwieraniu kolejnych sekcji albo filtr stopniowo podnosi opór, ten sam dozownik może pracować inaczej. Dlatego najpierw opisuje się instalację, a dopiero później porównuje modele.

Poradnik dotyczy urządzeń do nawozów rozpuszczalnych w małej szklarni lub tunelu. Nie zawiera receptur nawozowych, dawek kwasów ani środków ochrony roślin. Takie decyzje wymagają analizy wody, podłoża, rośliny i etykiety stosowanego produktu oraz osoby przygotowanej do bezpiecznej obsługi.

Zbierz dane z pracującej instalacji, nie tylko z pompy

Zmierz przepływ dla każdej typowej konfiguracji sekcji: najmniejszej, największej i najczęściej używanej. Wydajność pompy z tabliczki nie jest przepływem w linii po przejściu przez filtr, zawory i reduktor. Dozownik musi pracować w swoim zakresie przy rzeczywistym przepływie oraz ciśnieniu.

Zapisz ciśnienie przed i za miejscem planowanego włączenia. Niektóre urządzenia wykorzystują różnicę ciśnień, inne własny napęd. Spadek dostępny w jednym układzie może być niewystarczający w innym. Zapytaj dostawcę, jak zmieni się działanie przy zabrudzonym filtrze i czy potrzebne są dodatkowe manometry.

Analiza wody powinna obejmować parametry potrzebne do programu nawożenia oraz ocenę ryzyka osadu. Twardość, alkaliczność, żelazo i zawiesiny wpływają na mieszanie, odkładanie osadów i pracę kroplowników. Sama przejrzystość wody nie potwierdza jej przydatności.

Określ liczbę niezależnych zbiorników. Część składników tworzy w stężonym roztworze trudno rozpuszczalne związki, dlatego nie miesza się ich bez potwierdzenia zgodności. Jeżeli program wymaga oddzielnych koncentratów A i B, urządzenie oraz procedura muszą uniemożliwiać pomyłkę przewodów.

Zapisz oczekiwany zakres proporcji dozowania, a nie jedną wartość. Program może zmieniać się wraz z fazą uprawy i jakością wody. Wybierając fertygator do szklarni, porównaj minimalny i maksymalny przepływ, wymagane ciśnienie, materiał części mających kontakt z koncentratem oraz możliwość łatwego sprawdzenia kalibracji.

Włącz dozownik w uporządkowany układ z filtracją i zabezpieczeniami

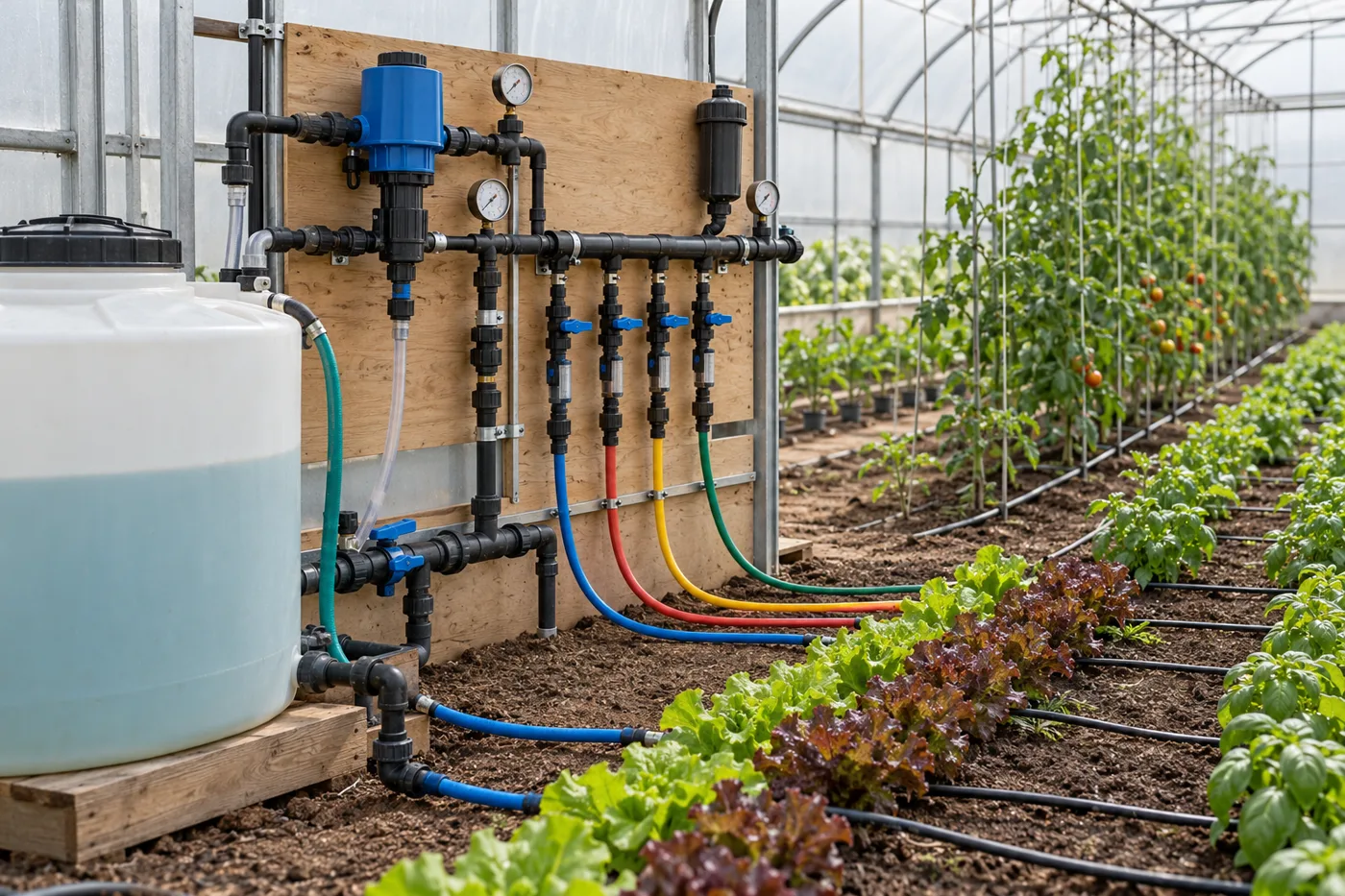

Typowy ciąg obejmuje źródło, pompę, filtrację, zawory, zabezpieczenie przed przepływem zwrotnym, dozowanie, mieszanie i rozdział na sekcje. Dokładna kolejność zależy od urządzeń oraz lokalnych wymagań. Schemat powinien pokazywać kierunek przepływu, zawory odcinające, obejście serwisowe, manometry i punkty poboru próbek.

Filtr chroni dozownik i kroplowniki, ale jego lokalizacja musi odpowiadać rodzajowi zanieczyszczeń. Jeżeli po dozowaniu może wytrącać się osad, projekt może wymagać dodatkowej ochrony. Dobór filtracji do źródła opisuje poradnik o filtrze do nawadniania kroplowego.

Zawór zwrotny nie zawsze jest wystarczającym zabezpieczeniem źródła wody. Rozwiązanie przeciw przepływowi zwrotnemu dobiera się do ryzyka i instalacji. Powinno być dostępne do kontroli. Koncentrat nie może zostać zassany do ujęcia ani do przewodu, z którego pobierana jest woda do innych celów.

Zbiornik ustawia się na stabilnym, odpornym chemicznie podłożu, w miejscu osłoniętym i wentylowanym zgodnie z kartami stosowanych produktów. Musi mieć czytelną etykietę, pokrywę i objętość pozwalającą wymieszać partię bez przepełnienia. Wąż ssawny nie powinien leżeć na dnie w warstwie nierozpuszczonych cząstek.

Instalacja potrzebuje punktu do płukania czystą wodą. Po zakończeniu dozowania czysta woda wypiera pożywkę z przewodów zgodnie z programem uprawy. Nie można jednak płukać tak długo, aby niekontrolowanie wymywać składniki poza strefę korzeniową. Czas ustala się na podstawie objętości linii i obserwacji na końcu sekcji.

Kalibrację wykonuje się pomiarem, nie kolorem roztworu

Nastawa 1:100 nie dowodzi, że urządzenie faktycznie pobiera jedną część koncentratu na sto części roztworu. Uszczelnienia się zużywają, ciśnienie się zmienia, a powietrze w przewodzie ssawnym zaburza zasysanie. Kalibracja porównuje zmierzoną objętość roztworu roboczego z objętością pobraną ze zbiornika wzorcowego.

Próbę prowadzi się czystą wodą lub roztworem dopuszczonym w instrukcji, w warunkach zbliżonych do pracy. Najpierw odpowietrza się układ. Następnie zbiera znaną objętość na wyjściu i mierzy ubytek z naczynia ssawnego. Iloraz tych wartości daje rzeczywistą proporcję. Dokładną procedurę oraz minimalną objętość próby bierze się z instrukcji urządzenia.

Drugą kontrolą jest porównanie EC wody wejściowej, przygotowanego roztworu wzorcowego i próbki za dozownikiem. EC nie identyfikuje poszczególnych składników, lecz pomaga zauważyć rozbieżność stężenia. Pomiar wymaga skalibrowanego miernika i uwzględnienia temperatury. Barwa nawozu nie jest miarą stężenia.

Próbki pobiera się po ustabilizowaniu przepływu, także na końcu reprezentatywnej linii. Różnica między próbką przy dozowniku i na końcu może wskazywać na niewypłukaną wodę, nierówny przepływ albo problem z linią. Jedna próbka ze zbiornika nie potwierdza, co dociera do roślin.

Po kalibracji zapisz datę, konfigurację sekcji, ciśnienie, przepływ, nastawę, pobraną objętość, EC i pH. Powtórz kontrolę zgodnie z instrukcją oraz po serwisie, zmianie filtra, przebudowie sekcji lub zauważeniu odchylenia. Historia pokazuje dryf wcześniej niż objawy na roślinach.

1. Przepłucz i odpowietrz. Usuń z układu resztki oraz pęcherze.
2. Ustaw warunki pracy. Otwórz typową sekcję i zapisz ciśnienie.
3. Zmierz objętości. Porównaj wypływ z poborem ze zbiornika wzorcowego.
4. Sprawdź mierniki. Skalibruj EC i pH zgodnie z ich instrukcjami.
5. Pobierz próbki. Zmierz wodę wejściową, wyjście i koniec linii.
6. Zapisz wynik. Zachowaj nastawę i warunki, przy których została potwierdzona.

Oddziel problem dozownika od błędu mieszania i nawadniania

Brak zasysania może wynikać z za małego przepływu, niewystarczającej różnicy ciśnień, zapowietrzenia, zatkanego filtra ssawnego lub nieszczelności przewodu. Zanim zmienisz nastawę, porównaj manometry i sprawdź przejrzysty odcinek przewodu, jeżeli przewidział go producent.

Zbyt wysokie EC nie zawsze oznacza awarię dozownika. Przyczyną może być zbyt stężony roztwór bazowy, pomyłka nawozu, pozostałość w naczyniu, zasolenie wody lub źle skalibrowany miernik. Diagnostykę zaczyna się od osobnego pomiaru wody i ręcznie przygotowanego rozcieńczenia kontrolnego.

Osad w zbiorniku wskazuje na niepełne rozpuszczenie, niezgodność składników, zanieczyszczenie wody lub przekroczenie rozpuszczalności. Nie należy zasysać go do instalacji. Parti należy odseparować, ustalić przyczynę z dokumentacją produktu i oczyścić układ zgodnie z instrukcją.

Nierówne rośliny wzdłuż linii mogą wynikać z hydrauliki, zatkanych emiterów albo różnej wilgotności podłoża. Sprawny fertygator nie skoryguje złego rozkładu wody. Kontroluj wypływ z wybranych emiterów i płucz końce linii zgodnie z planem opisanym w poradniku o nawadnianiu kroplowym w tunelu.

Po każdej partii operator weryfikuje poziom w zbiorniku, odczyty i brak wycieków. Po pracy dozownik przepłukuje się tak, jak wymaga producent. Uszczelki smaruje się tylko środkiem dopuszczonym dla danego urządzenia. Na zimę elementy narażone na zamarznięcie opróżnia się i przechowuje zgodnie z instrukcją.

Odbierz działanie w każdej istotnej konfiguracji sekcji

Wykonawca powinien przekazać schemat, instrukcje, karty materiałowe, wyniki analizy wody i protokół kalibracji. Na rurach oznacza się kierunek przepływu, zawory, przewody zbiorników oraz punkty próbek. Etykiety muszą pozostać czytelne w wilgotnym środowisku.

Próba obejmuje minimalny i maksymalny przewidywany przepływ. Sprawdź stabilność zasysania, brak przecieków, reakcję na zamknięcie sekcji i działanie zabezpieczenia zwrotnego. Jeżeli system ma alarm lub automatyczne odcięcie, zasymuluj stan opisany w instrukcji.

Zmierz rzeczywistą proporcję oraz parametry próbek. Wynik porównaj z celem ustalonym dla próby, nie z oczekiwanym kolorem. Na końcu wykonawca pokazuje procedurę płukania, bezpiecznej wymiany zbiornika, czyszczenia filtra ssawnego i ponownej kalibracji.

Ustal, kto odpowiada za recepturę, kto obsługuje urządzenie i kto interpretuje odchylenia. Brak tej granicy prowadzi do sytuacji, w której dostawca nawozu, instalator i operator wzajemnie przypisują sobie odpowiedzialność dopiero po problemie z uprawą.

Pytania o dozownik nawozu w szklarni

Czy fertygator dobiera się do powierzchni szklarni?

Powierzchnia pomaga oszacować skalę, ale urządzenie dobiera się przede wszystkim do przepływu, ciśnienia, proporcji dozowania, liczby sekcji i rodzaju koncentratu.

Czy wskazanie 1:100 jest wystarczającym potwierdzeniem?

Nie. Rzeczywistą proporcję trzeba sprawdzić objętościowo w warunkach pracy. Nastawa może odbiegać przez zużycie, zapowietrzenie albo zmianę hydrauliki.

Czy można mieszać wszystkie nawozy w jednym zbiorniku?

Nie. Składniki mogą reagować i tworzyć osad. Łącz je wyłącznie zgodnie z dokumentacją producentów oraz programem przygotowanym na podstawie wody i uprawy.

Po co mierzyć EC na końcu linii?

Pomiar pokazuje, czy roztwór dotarł do odległej części sekcji i czy układ zdążył się ustabilizować. Nie zastępuje analizy składu, ale ujawnia część problemów operacyjnych.

Czy fertygator zastąpi kontrolę nawadniania?

Nie. Dozownik może podawać prawidłową proporcję, a nierówny przepływ lub zatkane emitery nadal będą różnicować ilość wody i składników przy roślinach.

Kiedy przerwać dozowanie?

Przy wycieku, braku stabilnego zasysania, błędnym zbiorniku, nieoczekiwanym EC lub pH, osadzie, awarii zabezpieczenia zwrotnego albo parametrach poza zakresem urządzenia.
