Rekuperacja w domu: planowanie i odbiór instalacji

Rekuperacja ma wymieniać powietrze w całym domu bez przeciągu, ciągłego hałasu i przypadkowego przenoszenia zapachów. Sama obecność centrali nie daje takiego efektu. Potrzebne są właściwe punkty nawiewne i wywiewne, policzone strumienie, drożne kanały oraz regulacja wykonana po zakończeniu robót. Im wcześniej te elementy zostaną skoordynowane z konstrukcją i instalacjami, tym mniej kompromisów pojawi się na budowie.

Ten poradnik pomaga przygotować rozmowę z projektantem i instalatorem oraz odebrać wykonaną instalację. Nie podaje uniwersalnych wydatków powietrza ani średnic, ponieważ zależą one od projektu, sposobu użytkowania i wybranego systemu. Nie zastępuje również projektu przejść przez elementy konstrukcyjne ani prac elektrycznych.

Projekt zaczyna się od funkcji pomieszczeń, nie od modelu centrali

Najpierw opisz dom tak, jak będzie używany. Liczy się liczba mieszkańców, przeznaczenie pokoi, możliwość zamykania drzwi, kuchnia, łazienki, garderoby i pomieszczenia techniczne. Nawiew planuje się zwykle do pomieszczeń czystych, takich jak sypialnie czy salon, a wywiew z miejsc, w których powstaje wilgoć lub zapachy. Powietrze musi mieć drogę przepływu między tymi strefami także po zamknięciu drzwi.

Rzut powinien pokazywać nie tylko anemostaty. Zaznacz sufity podwieszane, belki, podciągi, szafy do pełnej wysokości, zabudowę kuchni, oprawy oświetleniowe i rewizje. Kanał narysowany bez uwzględnienia tych elementów często trafia w miejsce, którego nie da się później wykorzystać. W domu remontowanym potrzebna jest inwentaryzacja, a nie założenie, że strop i piony wyglądają tak jak w typowym projekcie.

Bilans powinien być czytelny dla inwestora. Poproś o zestawienie pomieszczeń z wartościami projektowymi nawiewu i wywiewu oraz informację, na jakim trybie pracy centrali będą osiągane. Dzięki temu po uruchomieniu można porównać projekt z pomiarem. Bez takiego zestawienia określenie „instalacja działa” jest trudne do sprawdzenia.

Okap podłączony do osobnego przewodu, kominek, kotłownia lub urządzenia spalające paliwo wymagają koordynacji z całym sposobem wentylowania budynku. Nie należy dopisywać ich do instalacji „na budowie” bez sprawdzenia konsekwencji. Jeśli projekt powstaje podczas większych zmian, warto najpierw uporządkować kolejność robót w poradniku o planowaniu remontu.

Trasy kanałów mają być wykonalne, dostępne i odporne na przypadkowe zgniecenie

Układ rozdzielaczowy i kanały główne potrzebują realnego miejsca. Należy sprawdzić wysokość warstw podłogi lub sufitu, promienie gięcia, długość podejść i przestrzeń przy skrzynkach. Kanał przeciśnięty pod instalacją sanitarną albo załamany przy skrzynce może ograniczyć przepływ, choć po zabudowaniu wygląda tak samo jak odcinek wykonany poprawnie.

Każde przejście przez przegrodę trzeba uzgodnić przed wierceniem. Otworów w belkach, podciągach i stropach nie wykonuje się na podstawie wygody montera. Lokalizację oraz sposób wykonania ocenia projektant odpowiedniej branży. W ścianach i sufitach należy także rozpoznać przewody elektryczne, wodne i ogrzewanie płaszczyznowe.

Warto fotografować kanały z miarką przed zakryciem. Na zdjęciu powinny być rozpoznawalne pomieszczenie, kierunek i stałe punkty odniesienia. Zapis przyda się przy późniejszym wierceniu, zmianie oświetlenia albo poszukiwaniu uszkodzenia. Dokumentacja nie zastąpi próby i kontroli połączeń, ale usuwa zgadywanie po wykonaniu tynków.

Izolacja nie jest dodatkiem tylko częścią trasy

Odcinki prowadzone przez strefy nieogrzewane oraz przewody związane z powietrzem zewnętrznym wymagają rozwiązania ograniczającego straty i kondensację. Rodzaj oraz ciągłość izolacji dobiera się do układu i warunków. Szczelina na kolanie albo przerwa przy przejściu przez ścianę może stać się miejscem wykraplania wody.

Nie akceptuj odpowiedzi, że problem „zniknie po zabudowie”. Przed zamknięciem sufitu obejrzyj połączenia, podpory, łuki, izolację i oznaczenia przewodów. Kanały nie powinny leżeć luźno na ostrych krawędziach ani być dociskane innymi instalacjami. Skrzynki rozdzielcze i rewizje muszą pozostać w miejscach przewidzianych do obsługi.

Czerpnia i wyrzutnia muszą pracować z powietrzem zewnętrznym, a nie z elewacją

Położenie czerpni wpływa na jakość powietrza doprowadzanego do domu. Nie powinna zasysać spalin, zapachów z wyrzutni, powietrza znad śmietnika ani pyłu z ruchliwej strefy. Trzeba uwzględnić dominujący kierunek wiatru, otoczenie działki, inne wyrzuty, okna i przyszłe nasadzenia. Wysokość i odległości należy przyjąć zgodnie z projektem oraz aktualnymi wymaganiami dla konkretnego budynku.

Wyrzutnia potrzebuje swobodnego oddawania powietrza. Zbyt bliskie umieszczenie obu zakończeń może powodować krótkie spięcie, czyli ponowne zasysanie części powietrza usuwanego. Obudowy, gęste siatki i zabrudzone kratki zwiększają opór, dlatego powinny być dostępne do oględzin oraz czyszczenia bez rozbierania elewacji.

Przejścia przez warstwę ocieplenia i powłoki dachu muszą tworzyć szczelny detal, który nie prowadzi wody w głąb przegrody. Nie wystarcza estetyczna rozeta od strony pokoju. Odbiór obejmuje stronę zewnętrzną, zakończenie izolacji i sposób zabezpieczenia przed opadem. Jeśli element przechodzi przez dach, detal powinien być zgodny z systemem pokrycia, nie wykonywany przypadkowym uszczelniaczem.

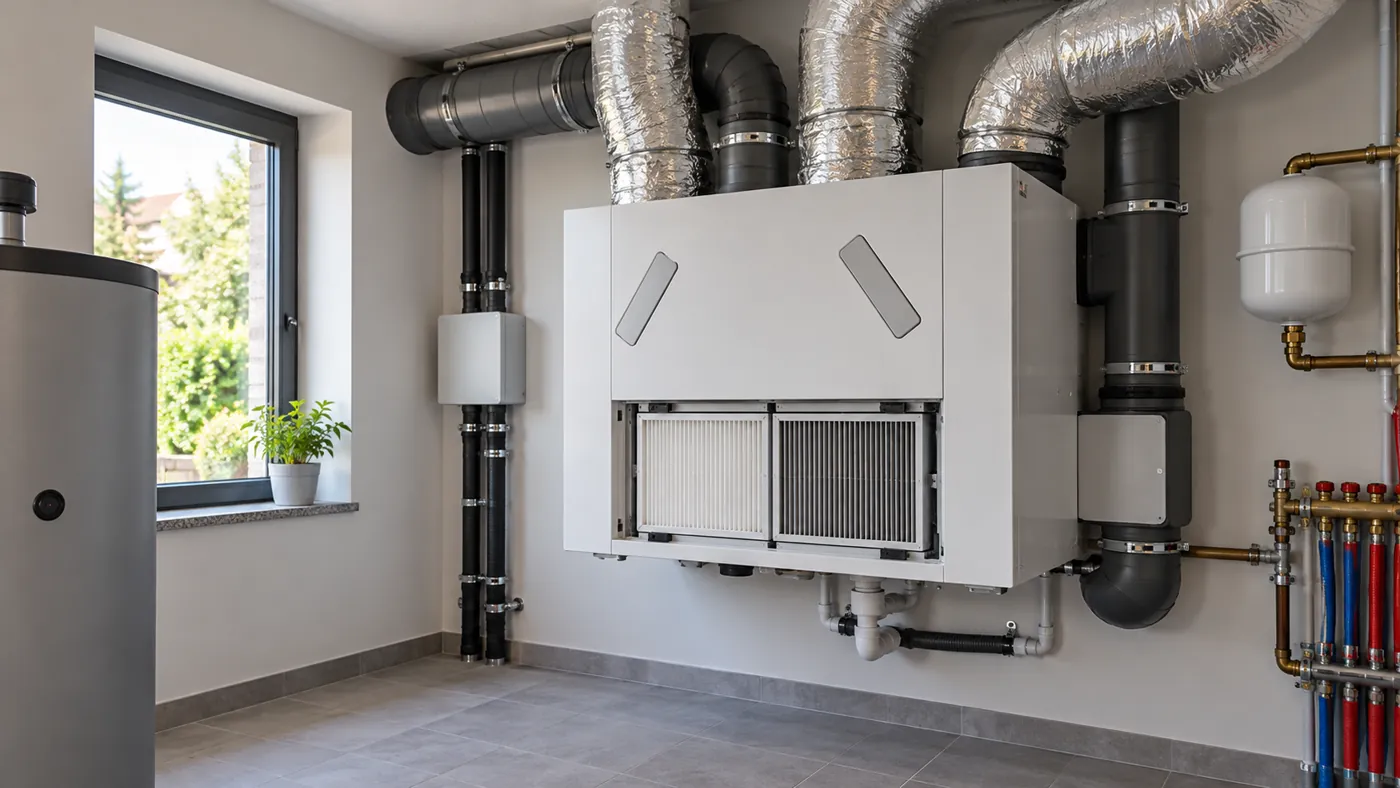

Centrala potrzebuje miejsca na filtry, skropliny i serwis

Lokalizacja centrali powinna pozwalać otworzyć obudowę, wysunąć filtry i wyjąć elementy przewidziane do czyszczenia. Sprawdź to na wymiarach konkretnego urządzenia, wraz z przestrzenią przed nim i dostępem do podłączeń. Montaż tuż pod sufitem albo nad stałą zabudową może wyglądać oszczędnie, a później wymagać demontażu mebla przy każdym serwisie.

Odpływ kondensatu musi mieć przewidziany przebieg i zabezpieczenie zgodne z instrukcją centrali. Podczas odbioru należy sprawdzić jego drożność oraz to, czy woda nie pozostaje w przewodzie. W zimnej strefie trzeba uwzględnić ryzyko zamarzania. Ślad wilgoci pod urządzeniem nie jest zwykłą cechą nowej instalacji i wymaga wyjaśnienia.

Hałas można ograniczać na kilku etapach: doborem urządzenia do punktu pracy, sposobem posadowienia, tłumikami, prędkością przepływu, rozmieszczeniem elementów oraz regulacją. Sama deklaracja katalogowa centrali nie opisuje dźwięku w sypialni. Jednostka zamontowana na lekkiej ścianie może przenosić drgania inaczej niż urządzenie na stabilnej podstawie.

Jeżeli oferta obejmuje wykonanie wentylacji i rekuperacji, zestaw cenę centrali z zakresem projektu, rodzajem kanałów, izolacją, tłumieniem, dostępem serwisowym, uruchomieniem, pomiarami i protokołem. Brak jednego z tych elementów może oznaczać, że po montażu nadal nie będzie wiadomo, czy instalacja osiąga założone przepływy.

Filtry powinny być dostępne bez narzędzi, jeśli tak przewiduje producent, a użytkownik musi wiedzieć, jaki typ zastosowano i jak rozpoznać potrzebę wymiany. Zapasowy komplet i instrukcja są bardziej użyteczne niż ogólne zalecenie „sprawdzać co jakiś czas”. Częstotliwość zależy od warunków otoczenia, pory roku i intensywności pracy.

Uruchomienie kończy montaż dopiero wtedy, gdy powstaje protokół

Przed pomiarem instalacja powinna być kompletna, filtry czyste, drzwi i przejścia między pomieszczeniami w stanie zbliżonym do użytkowego, a anemostaty zamontowane. Pomiar wykonany w niedokończonym domu może nie odpowiadać późniejszej pracy. Warto ustalić tryb centrali, w którym prowadzona jest regulacja, oraz zanotować ustawienia sterownika.

W każdym punkcie nawiewnym i wywiewnym powinien zostać zmierzony strumień, a wyniki porównane z projektem. Regulacja nie polega na jednakowym odkręceniu wszystkich anemostatów. Zmiana jednego punktu wpływa na pozostałe, dlatego końcowy protokół ma obejmować cały układ i sumy po obu stronach.

1. Odbierz dokumentację. Zachowaj projekt, schemat tras, model centrali, ustawienia i instrukcje.
2. Porównaj punkty z rzutem. Sprawdź, czy żaden nawiew ani wywiew nie zniknął pod zabudową.
3. Przejrzyj wyniki. Protokół powinien wskazywać wartości projektowe i zmierzone dla pomieszczeń.
4. Posłuchaj instalacji. Oceń tryb zwykły i nocny w zamkniętych pokojach, nie tylko przy centrali.
5. Sprawdź obsługę. Wymień filtr próbnie, zobacz odpływ kondensatu i poznaj komunikaty sterownika.
6. Ustal pierwszy przegląd. Termin ma wynikać z dokumentacji urządzenia i warunków pracy.

Po przeprowadzce zapisuj obserwacje z konkretnych pomieszczeń: zaparowane okno po kąpieli, utrzymujący się zapach, głośny punkt nawiewny albo wyraźnie inne zachowanie po zamknięciu drzwi. Taki opis pomaga odróżnić problem regulacji od usterki urządzenia. Nie koryguj przypadkowo wszystkich anemostatów, bo utracisz ustawienie całego systemu.

Rekuperacja nie chłodzi domu tak jak klimatyzator i nie powinna być oceniana według temperatury powietrza z nawiewu. Jeśli planujesz oba systemy, porównaj ich role w poradniku o planowaniu klimatyzacji. Wspólna koordynacja sufitów, zasilania i odpływów ogranicza kolizje, lecz urządzenia realizują inne zadania.

Pytania przed podpisaniem protokołu

Czy po uruchomieniu można samodzielnie przestawiać anemostaty?

Można zmienić działanie instalacji, ale łatwo przy tym rozregulować bilans między pomieszczeniami. Jeśli punkt jest głośny albo powoduje odczuwalny przeciąg, najpierw zapisz ustawienie i zgłoś objaw wykonawcy. Korekta powinna zakończyć się ponownym sprawdzeniem przepływów, a nie ustawieniem jednego anemostatu „na wyczucie”.

Czy centrala może wisieć na ścianie obok sypialni?

Może to być technicznie możliwe, ale wymaga oceny konstrukcji ściany, sposobu mocowania i przenoszenia drgań. Sam katalogowy poziom dźwięku nie rozstrzyga sprawy. Wrażliwą lokalizację należy ocenić przed zakupem, wraz z trasą kanałów i dostępem serwisowym.

Po czym poznać dobrze wykonany odbiór?

Po komplecie wyników, nie po deklaracji. Powinieneś dostać wartości dla nawiewów i wywiewów, nastawy centrali, informację o filtrach, instrukcję obsługi oraz schemat tras. W domu warto także sprawdzić dźwięk, przepływ przy zamkniętych drzwiach i działanie odpływu kondensatu.

Czy przewody trzeba czyścić co roku?

Nie ma jednej częstotliwości właściwej dla każdego domu. Znaczenie mają jakość filtracji, szczelność układu, warunki wokół czerpni i obserwowany stan. Regularnie kontroluje się filtry, zakończenia i centralę, a potrzebę czyszczenia kanałów ustala na podstawie oględzin oraz zaleceń systemu.

Co sprawdzić po pierwszej zimie?

Obejrzyj okolice centrali i odpływu pod kątem wilgoci, sprawdź stan filtrów, zgłoszone komunikaty oraz zachowanie instalacji podczas mrozów. Porównaj też odczucia w sypialniach i łazienkach z ustawieniami zapisanymi w protokole. Powtarzający się hałas lub kondensacja wymagają diagnozy, a nie zasłonięcia obudową.
