Pomiary wentylacji domowej: jak czytać protokół

Pomiar wentylacji nie polega na przyłożeniu urządzenia do jednego anemostatu i pokazaniu liczby na ekranie. Wynik zależy od metody, przyrządu, sposobu przyłożenia, biegu centrali, otwarcia drzwi i stanu filtrów. Aby odczyt był użyteczny, trzeba znać warunki oraz wartość, do której jest porównywany.

W domu z rekuperacją protokół służy do odbioru, późniejszego serwisu i diagnozy zmian. W wentylacji wywiewnej lub systemie mieszanym zakres będzie inny. Zawsze zaczynaj od konkretnego projektu i dokumentacji urządzeń, nie od uniwersalnej listy przepływów znalezionej w internecie.

Przygotuj projekt, urządzenie i warunki w budynku

Zbierz rzut z oznaczeniami punktów nawiewnych i wywiewnych oraz projektowanymi przepływami. Każdy punkt powinien mieć symbol, który da się odnaleźć na suficie i w protokole. Opis „salon” jest niejednoznaczny, jeśli w pomieszczeniu znajdują się trzy nawiewniki.

Sprawdź stan filtrów, czerpni, wyrzutni i centrali. Pomiar na silnie zabrudzonych filtrach opisuje system w nietypowym oporze. Jeśli filtry są wymieniane przed badaniem, zapisz ich typ i datę. Nie ukrywaj problemu przez chwilowe wyjęcie wkładu.

Ustal bieg lub tryb, dla którego projekt przewiduje wartości. Centrala może mieć tryb normalny, intensywny, nocny i czasowe podbicie. Protokół musi wskazywać ustawienie wentylatorów, stan bypassu, nagrzewnicy oraz działanie automatyki mającej wpływ na przepływ.

Przygotuj dom zgodnie z przyjętą metodą. Położenie drzwi wewnętrznych i okien wpływa na przepływ między pomieszczeniami. Jeśli w budynku pracuje okap, kominek lub inny wentylator, zapisz jego stan. Nie zmieniaj warunków w połowie serii bez odnotowania.

Poproś osobę wykonującą pomiar o informację, jaki przyrząd i nasadka zostaną użyte. Anemostat o skośnym strumieniu może być trudny do oceny prostym pomiarem prędkości. Przyrząd powinien być właściwy do zakresu i geometrii, a jego identyfikacja oraz aktualność sprawdzenia znaleźć się w raporcie.

Czytaj każdy wiersz: punkt, cel, wynik, różnica i ustawienie

Dobry wiersz protokołu zawiera symbol punktu, pomieszczenie, funkcję nawiewu lub wywiewu, wartość projektową, wynik i jednostkę. Jeśli pokazano wyłącznie wynik, nie wiesz, czy jest zgodny. Jeśli pokazano tylko sumę, nie wiesz, który punkt wymaga regulacji.

Sprawdź spójność jednostek. Przepływ objętościowy może być podawany na godzinę lub sekundę, a prędkość powietrza nie jest tym samym co przepływ. Raport nie powinien mieszać wartości bez przeliczenia i opisu pola przekroju.

Porównaj sumę nawiewu oraz wywiewu, ale nie oczekuj mechanicznej równości każdej cyfry. Kryteria bilansu i dopuszczalne odchylenia wynikają z projektu, metody oraz założeń systemu. Ważne jest, by raport wyjaśniał różnicę, a nie ukrywał ją zaokrągleniem.

Przeanalizuj rozkład między pomieszczeniami. Poprawna suma może powstać mimo zbyt małego nawiewu w sypialni i zbyt dużego w salonie. Wentylacja działa przez przepływ od stref czystych do pomieszczeń wywiewnych, więc liczy się również możliwość przejścia powietrza przez drzwi lub szczeliny transferowe.

Materiał o testach i próbach odbiorowych wentylacji dobrze pokazuje, że zakres badań wynika z projektu, a nie sztucznej checklisty. W domu stosuj tę samą zasadę: protokół ma potwierdzić założony system, nie dowolny zestaw liczb.

Sprawdź, czy w raporcie są wyniki przed regulacją i po niej. Sama końcowa tabela pokazuje stan odbioru, lecz nie mówi, jak duże były korekty ani czy jeden punkt został zdławiony, aby poprawić inny. Historia regulacji ułatwia późniejszy serwis.

Zrozum metodę pomiaru i ograniczenia wyniku

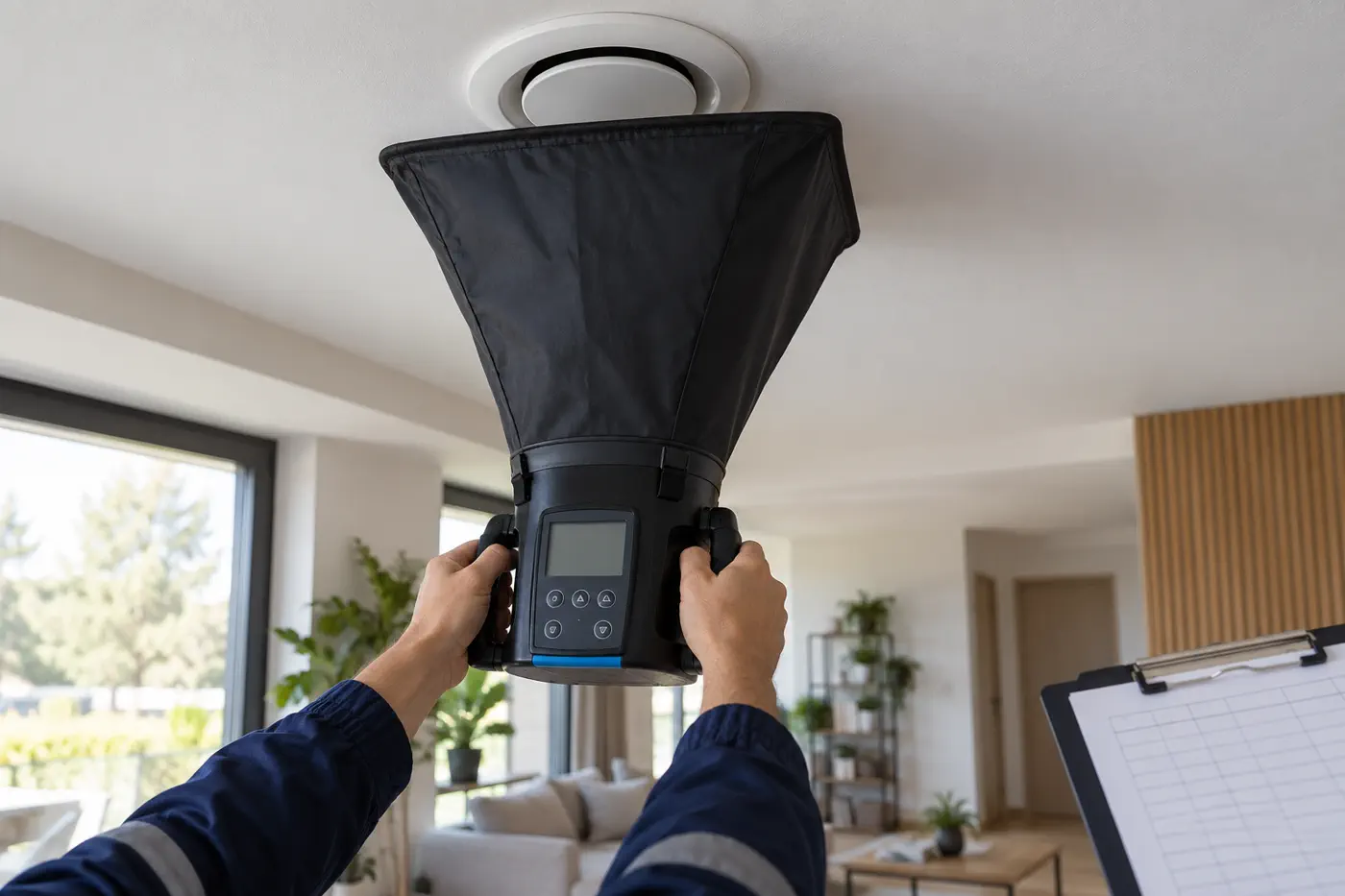

Przyrząd powinien obejmować strumień w sposób zgodny z metodą. Nieszczelne przyłożenie kaptura, zasłonięcie części nawiewnika lub zbliżenie dłoni do strumienia zmienia wynik. Poproś o powtórzenie odczytu, jeśli liczba wyraźnie skacze lub urządzenie nie pasuje do kształtu punktu.

Wynik nie jest nieskończenie dokładny. Przyrząd ma zakres, rozdzielczość i niepewność, a przepływ może się wahać. Raport powinien podać model i numer urządzenia oraz informację o jego sprawdzeniu. Liczba z wieloma miejscami po przecinku nie oznacza większej wiarygodności.

Regulacja anemostatu zmienia opór i może wpływać na pozostałe punkty. Dlatego pomiary wykonuje się iteracyjnie, wracając do wcześniej ustawionych miejsc. Jednorazowe przejście od pierwszego do ostatniego punktu bez kontroli końcowej może pozostawić rozjechany układ.

Położenie talerza lub przepustnicy należy oznaczyć albo zapisać. Użytkownik sprzątający sufit może nieświadomie obrócić element i zmienić przepływ. Po odbiorze nie reguluj anemostatów według odczucia bez pomiaru, bo zmienisz bilans całej instalacji.

Hałas mierzy się oraz ocenia oddzielnie od przepływu. Zbyt głośny nawiew może wynikać z dużej prędkości, geometrii, przepustnicy albo przenoszenia drgań. Obniżenie biegu bez sprawdzenia wymaganych wartości nie jest prawidłową naprawą.

Jeżeli system dopiero powstaje, układ tras, czerpni i dostępu warto sprawdzić wcześniej. Pełny proces planowania opisuje poradnik rekuperacja w domu. Pomiar końcowy nie usunie ograniczeń wynikających ze zbyt małego kanału lub złego miejsca centrali.

Łącz liczby z objawami, ale nie wyciągaj wniosków z jednego odczytu

Przed pomiarem spisz objawy wraz z porą i warunkami: zaparowane okno rano, zapach w łazience, szum w sypialni, przeciąg przy nawiewniku lub brak reakcji trybu intensywnego. Ogólne zdanie „wentylacja słabo działa” nie prowadzi do konkretnego testu.

Niski przepływ w jednym punkcie może wynikać z ustawienia, zagięcia przewodu, nieszczelności, zabrudzenia lub ograniczenia na rozdzielaczu. Niski wynik we wszystkich punktach sugeruje inny kierunek diagnozy: filtry, centralę, czerpnię, główny kanał albo ustawienia. Protokół powinien rozdzielać obserwację od hipotezy.

Duży przepływ również może być problemem, jeśli powoduje hałas lub niewłaściwy rozdział. Nie oceniaj instalacji według zasady „im więcej, tym lepiej”. Celem jest zgodność z projektem i warunkami użytkowania, nie maksymalna liczba na wentylatorze.

Jeżeli wartości zmieniły się od poprzedniego pomiaru, porównaj stan filtrów, ustawienia i wykonane prace. Nowa zabudowa, wymiana drzwi, dołożenie okapu albo uszkodzenie przewodu mogą zmienić zachowanie systemu. W raporcie wpisz wszystkie różnice znane użytkownikowi.

Po regulacji poproś domowników o obserwację przez kilka dni w normalnym trybie. Krótkie badanie nie odtwarza wilgoci nocą ani zapachów po kąpieli. Jeżeli objaw pozostaje mimo prawidłowych przepływów, potrzebna jest dalsza diagnoza, a nie przypadkowe rozkręcanie nawiewników.

Odbierz dokument, który da się wykorzystać przy następnym serwisie

Na pierwszej stronie powinny znaleźć się adres, data, identyfikacja systemu, warunki pomiaru i osoba wykonująca badanie. Protokół bez informacji o biegu centrali oraz filtrach trudno porównać z następnym pomiarem.

Tabela musi jednoznacznie mapować punkty na rzut. Jeśli oznaczenia istnieją tylko na kartce, zrób zdjęcia lub nanieś małe symbole w dokumentacji. Przy kolejnym serwisie technik powinien wiedzieć, który nawiewnik odpowiada wierszowi N-07.

Odbierz końcowe ustawienia centrali, przepustnic i anemostatów, wyniki dla wymaganych trybów, informacje o przyrządzie oraz listę usterek. Pozycja „do obserwacji” powinna mieć termin i kryterium, a nie pozostawać nieokreślona.

Poproś o krótkie objaśnienie dokumentu. Użytkownik powinien umieć rozpoznać tryb normalny, intensywny i awarię filtra, ale nie powinien samodzielnie zmieniać parametrów instalatorskich. Instrukcję oraz protokół trzymaj razem przy dokumentacji domu.

Podczas okresowego przeglądu zakres mechaniczny i higieniczny łączy się z kontrolą przepływów. Listę elementów do sprawdzenia omawia poradnik serwis rekuperacji. Nowy wynik porównuj z bazowym protokołem odbioru, nie tylko z pamięcią domowników.

1. Zidentyfikuj punkty. Powiąż każdy nawiew i wywiew z projektem.
2. Ustal warunki. Zapisz bieg centrali, filtry, drzwi i inne urządzenia.
3. Mierz właściwą metodą. Przyrząd ma pasować do strumienia oraz zakresu.
4. Reguluj iteracyjnie. Zmiana jednego punktu wpływa na pozostałe.
5. Porównaj rozkład. Sprawdź pomieszczenia, nie tylko sumy.
6. Zachowaj bazę. Protokół będzie punktem odniesienia dla serwisu.

Pytania o protokół pomiarów wentylacji

Czy suma nawiewu i wywiewu powinna być identyczna?

Kryterium bilansu wynika z projektu, metody i założeń systemu. Ważne są zarówno sumy, jak i rozdział na pomieszczenia oraz wyjaśnienie różnic.

Czy pomiar przy brudnych filtrach ma sens?

Może opisywać stan serwisowy, ale nie powinien udawać odbioru czystej instalacji. Stan filtrów trzeba zapisać, a po wymianie w razie potrzeby powtórzyć badanie.

Dlaczego wyniki zmieniają się po regulacji innego pokoju?

Punkty są częścią wspólnej sieci. Zmiana oporu w jednym miejscu wpływa na przepływ w innych, dlatego regulacja wymaga kolejnych przejść kontrolnych.

Czy anemometr ręczny wystarczy do każdego nawiewnika?

Nie zawsze. Geometria i kierunek strumienia mogą wymagać kaptura lub innej metody. Wykonawca powinien dobrać przyrząd oraz opisać sposób pomiaru.

Czy po odbiorze można obracać talerz anemostatu?

Zmienia to jego ustawienie i przepływ. Pozycję warto oznaczyć, a korekty wykonywać z pomiarem całego układu, nie wyłącznie według odczucia w jednym pokoju.

Kiedy powtórzyć pomiary?

Po istotnej zmianie instalacji, utrzymujących się objawach, naprawie kanałów lub gdy serwis wskazuje zmianę przepływów. Harmonogram należy dopasować do systemu i dokumentacji.
